Snapper I7244 - 24" Snowthrower, 7 HP, Two Stage, Intermediate Frame, Series 4 Engine, Pulleys, Idler, Clutch System Ersatzteile

Engine, Pulleys, Idler, Clutch System I7244 - Snapper 24" Snowthrower, 7 HP, Two Stage, Intermediate Frame, Series 4

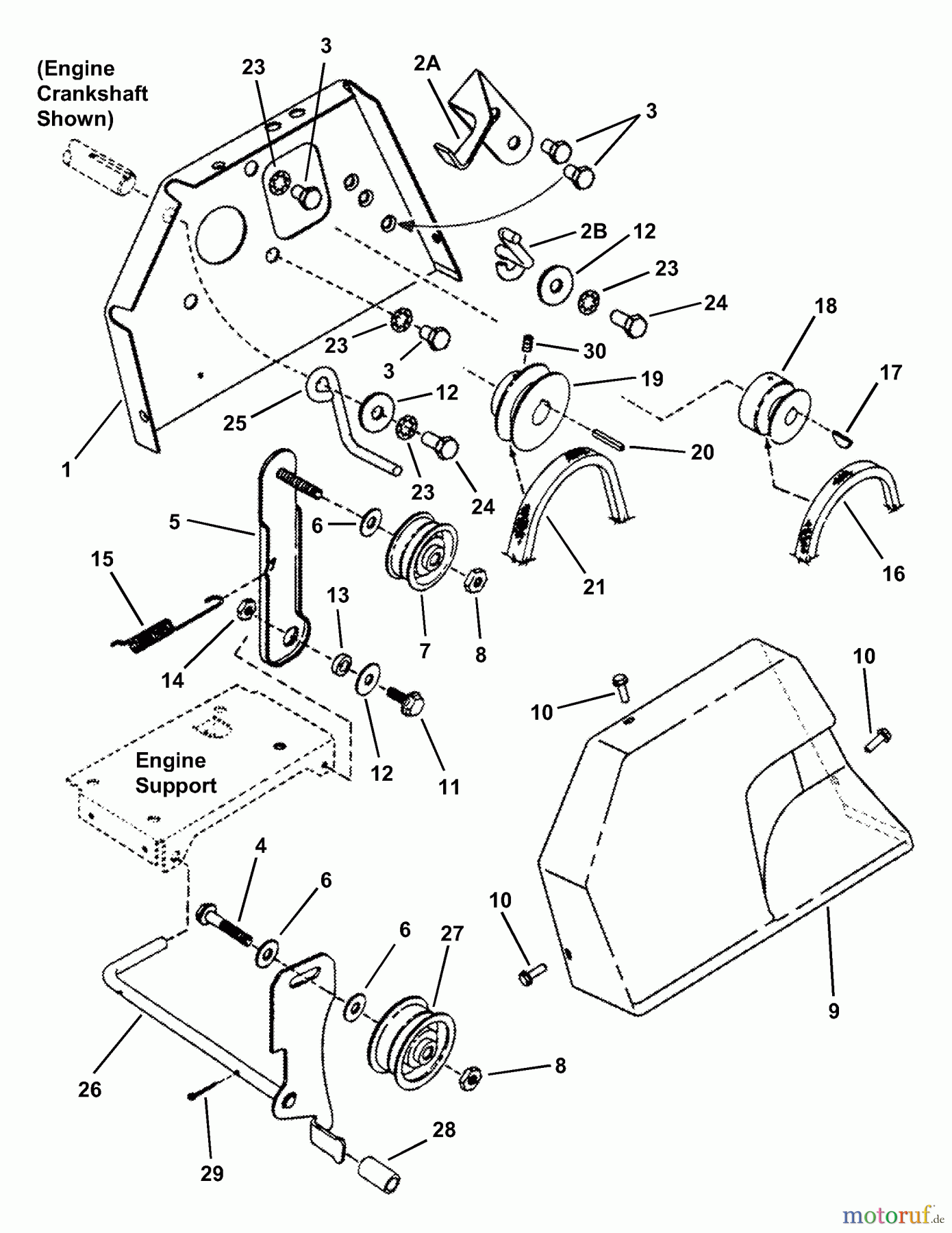

Hier finden Sie die Ersatzteilzeichnung für Snapper Schneefräsen I7244 - Snapper 24" Snowthrower, 7 HP, Two Stage, Intermediate Frame, Series 4 Engine, Pulleys, Idler, Clutch System. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres Snapper Gerätes aus und bestellen Sie einfach online. Viele Snapper Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNr	Artikel Nummer	Bezeichnung
1	BS7045185YP	(S) PLATE, ENGINE, 5.
2A	BS7045186YP	(S) BELT GUIDE, 5.5 H
2B	BS7038534YP	(S) FINGER, BELT
3	BS7090322YP	HHCS, 5/16F X1/2 GR5
4	BS1921971SM	KOPFSCHRAUBE, SECHSK. HD 3/8
5	BS7058462YP	(S) IDLER ARM ASSY.
6	BS703878	WASHER, FLAT
7	BS1716615SM	PULLEY, IDLER
8	BS703347	MUTTER, 3/8-16
9	BS7035083
10	BS7091075SM	SCHRAUBE, SELF TAPPING
11	BS703585	CAPSCREW, 5/16-18X1
12	BS7014098SM	FW, .34X1X.09 ZP
13	BS7072576YP	(S) SPACER, PIVOT
14	BS703164	MUTTER
15	BS7015188YP	(S) SPRING, TRACTION
16	BS7045214YP	BELT, V 3L 29.72
17	BS7010614YP	FEDERKEIL, #5
18	BS7015179
18	BS7023622YP	(S) PULLEY, PTO 1-3/4
19	BS7015180YP	(S) PULLEY, AUGER DRI
20	BS7010061SM
21	BS7015152YP	GEBLASE RIEMEN
?22	BS7041995YP	GUARD, MUFFLER
23	BS703587	WASHER, 5/16
24	BS7091021YP	HHCS, 5/16F X3/4
25	BS7015226
26	BS7047875YP	(S) WELD, BRAKE ARM &
27	BS7014340YP	LEITROLLE FLACH 2-1/2
28	BS7015177YP	(S) TUBE, BRAKE
29	BS7090360YP	COTTER PIN, 1/16X3/4
30	BS7090471YP	HRSS, 1/4C X5/16
