Trennschneider, Cut-Off CUTTER ARM Ersatzteile

CUTTER ARM K3000 Cut-n-Break, 2008-05

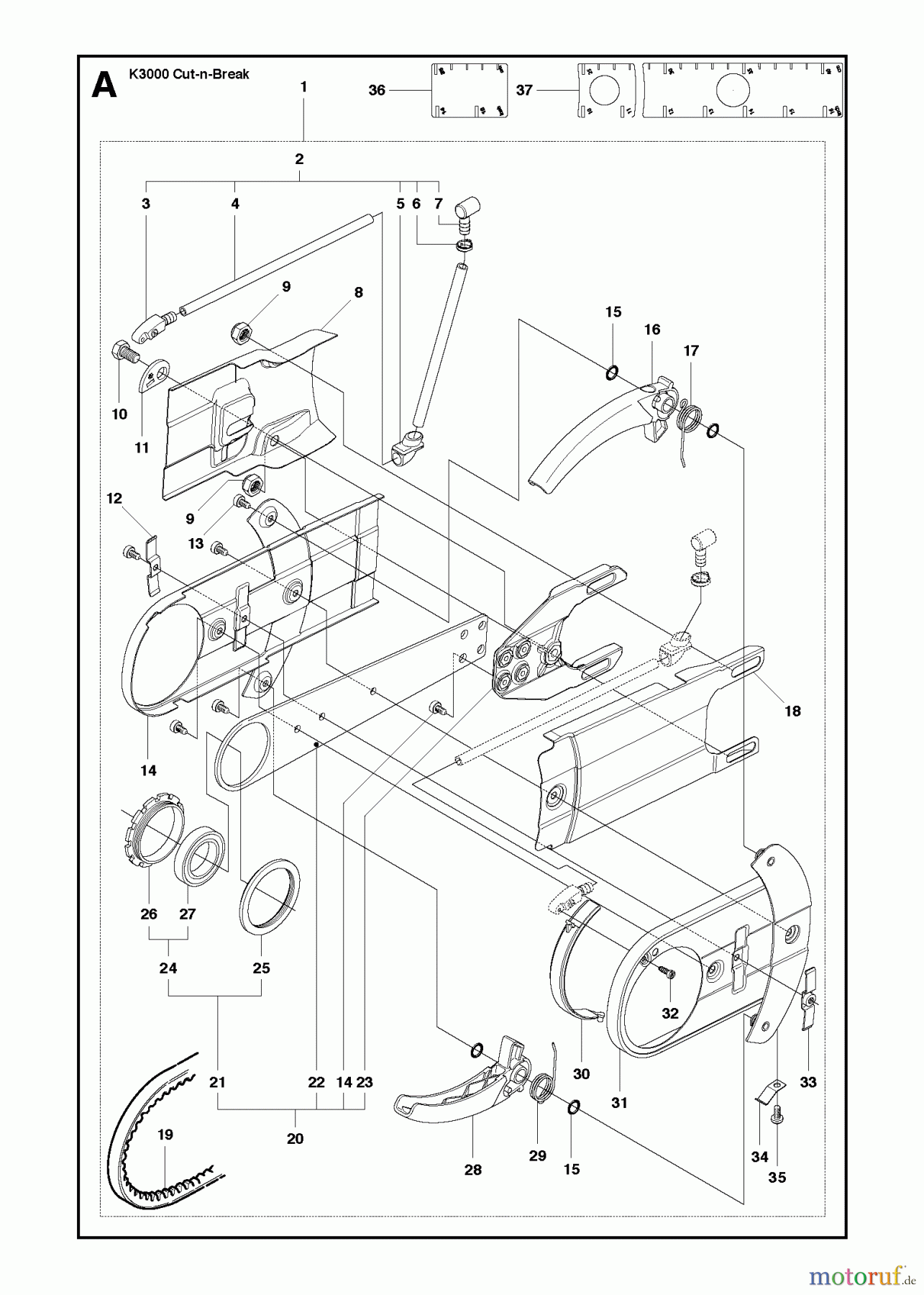

Hier finden Sie die Ersatzteilzeichnung für Trennschneider, Cut-Off K3000 Cut-n-Break, 2008-05 CUTTER ARM. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres Trennschneider, Cut-Off Gerätes aus und bestellen Sie einfach online. Viele Trennschneider, Cut-Off Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNr	Artikel Nummer	Bezeichnung
1	504 61 31-02	SCHNEIDARM KPL.INCL.2-35
2	544 10 50-05	SCHLAUCH KPL.K3000CNB INCL.3-7
3	506 40 58-01	NIPPEL
4	544 04 17-02	SCHLAUCH
5	506 40 57-02	DURCHFUEHRUNG
6	506 09 56-05	KLAMMER
7	506 40 98-02	NIPPEL
8	544 95 24-01	RIEMENSCHUTZ
9	731 23 18-01	MUTTER
10	725 24 45-71	SCHRAUBE
11	544 42 98-01	EXCENTER
12	506 40 56-01	ABWEICHUNGSBEGRENZER
13	503 21 53-10	SCHRAUBE
14	544 42 15-01	RIEMENFUEHRUNG KPL.
15	503 26 30-08	O-RING 8,0X1,0
16	506 40 64-03	KLINGENSCHUTZ
17	506 40 61-01	FEDER
18	544 42 14-01	RIEMENFUEHRUNG KPL.
19	506 37 27-20	RIEMEN
20	577 34 17-01	FUEHRUNGSSCHIENE
21	504 14 25-01	LAGER KPL.
22	506 40 53-01	FUEHRUNGSSCHIENE
23	504 62 31-01	HALTER KPL.
24	544 10 57-03	LAGERHALTER
25	506 40 29-02	BUCHSE
26	506 40 28-02	LAGERHALTER
27	544 10 59-01	KUGELLAGER VORNE
28	506 40 65-02	SAEGEBLATTSCHUTZ
29	506 40 61-02	FEDER
30	506 40 59-01	DICHTUNG
31	506 40 46-02	VERSCHLEISSSCHUTZ
32	503 21 28-10	SCHRAUBE
33	506 40 56-02	ABWEICHUNGSBEGRENZER
34	506 40 51-01	ANSCHLAG
35	724 12 84-01	SCHRAUBE
36	544 37 44-02	AUFKLEBER
37	505 47 37-01	AUFKLEBER
